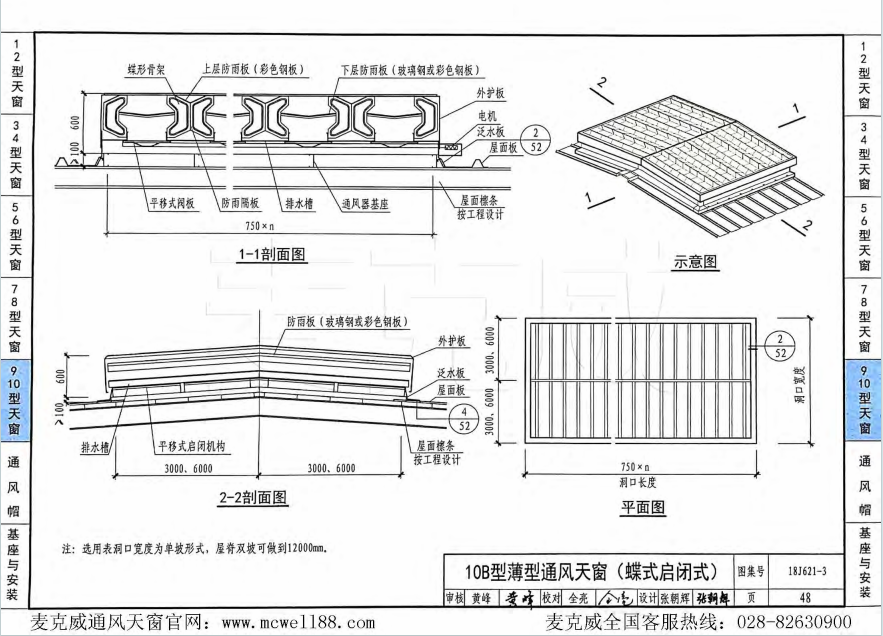

10型薄型通風天窗是工業或公共建筑常用的自然通風、排煙裝置，常安裝于新能源、新材料、軌道交通、金屬冶金、機械制造等建筑，包括10A、10B、10C、10D、10E五種常見窗型。本文將參照18j621-3通風天窗圖集，為大家分析其中10b型薄型通風天窗的有效參數。

10b型薄型通風天窗的具體規格參數如下：

TC10B-1530n（1540n、1560n）型薄型通風天窗的洞口寬度為1500mm，洞口長度為3000mm、4000mm、6000mm，每米有效通風面積1.2㎡，每延米重量63kg；

TC10B-2030n（2040n、2060n）型薄型通風天窗的洞口寬度為2000mm，洞口長度為3000mm、4000mm、6000mm，每米有效通風面積1.5㎡，每延米重量90kg；

TC10B-3030n（3040n、3060n）型薄型通風天窗的洞口寬度為3000mm，洞口長度為3000mm、4000mm、6000mm，每米有效通風面積2.4㎡，每延米重量123kg；

TC10B-4530n（4540n、4560n）型薄型通風天窗的洞口寬度為4500mm，洞口長度為3000mm、4000mm、6000mm，每米有效通風面積3.6㎡，每延米重量200kg；

TC10B-6030n（6040n、6060n）型薄型通風天窗的洞口寬度為6000mm，洞口長度為3000mm、4000mm、6000mm，每米有效通風面積4.8㎡，每延米重量250kg。

當然以上參數僅為參考，在實際應用中還需根據項目工況、周?chē)鷼夂驐l件、周?chē)ㄖ叨鹊纫蛩剡M(jìn)行二次優化設計，保證通風天窗可以滿足建筑的通風排煙需求。
