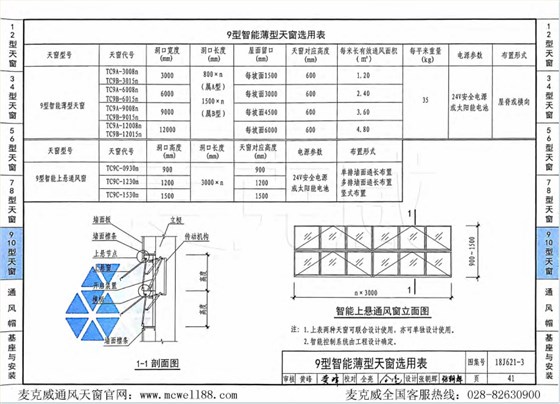

1、結構特點。通風天窗18j621-3圖集給出了TC9型薄型天窗的詳細結構示意圖，其主要結構為外護板、擋雨板、防濺板、泛水板、閥板、傳動連桿、電動推桿、桁架等，其中外護板、閥板、上層擋雨板可做成保溫設計，以增加室內冬季保暖。

2、規格特點。9型通風天窗分為TCA型和TCB型兩種窗型，二者常規洞口寬度為3000mm、6000mm、9000mm、12000mm，其中TCA型的洞口長度為800mm×n、TCB型的洞口長度為1500mm×n。此成品薄型通風天窗的窗體高度為600mm，每平米重量為35kg，采用24v安全電源或太陽能電池。

3、應用特點。TC9型通風天窗主要安裝在有智能通風排煙需求的工業和民用建筑，其抗風壓強度值為1.0KPa，雪荷載值為0.2KN/㎡，一般不應用在雪荷載較大的地區。

此外，通風天窗18j621-3圖集還包括了TC10A-10E型薄型天窗，功能特點各異，應用場景靈活。
